智能果蔬保鮮檢測系統

1. 系統簡介
       智能果蔬保鮮檢測系統（SeaIOT-Fruit-CK）綜合運用現代信息技術，集成應用計算機與網絡(luò )技術、物聯網技術、無線通信技術，將果蔬現場的各種檢測傳感器（溫濕度、二氧化碳、氧氣、乙烯、電子桌秤等），和無線通信網絡(luò )實現果蔬保鮮檢測中的智能感知、智能預警、智能決策、智能分析，為果蔬保鮮檢測提供可視化管理、智能化決策。

2. 系統構成

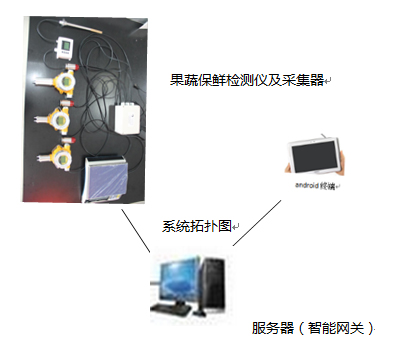

    系統主要由各種工業傳感器、果蔬保鮮檢測儀及采集器、智能網關（服務器）及Android平板/手機等組成。其系統構成如圖所示。


3. 硬件資源

名稱	型號/參數	圖片
智能型固定式二氧化碳檢測儀	型號：GRI-9106-R-CO2 參數：檢測原理：電化學；采樣形式：擴散式、管道式；準確度：±30ppm+3%讀數 檢測量程：0-2000ppm；輸出信號：RS485通信，2路常開開關量輸出1A/24V；工作電壓：12-36V；顯示方式：LCD顯示濃度，led燈加報警器；防護等級：IP65；殼體材質：鑄鋁；傳感器材質：不銹鋼；電器接口：m20*1.5內螺紋
智能型固定式氧氣檢測儀	型號：GRI-9106-E-O2 參數：檢測原理：電化學（德國it電化學傳感器）；采樣形式：擴散式、管道式；響應時間：T90≤30s；準確度：±3%fs；檢測量程：35%/100%vol；分辨率：0.1%vol；使用壽命：空氣中6年；輸出信號：三線制4-20mA、RS485通信，2路常開開關量輸出1A/24V；工作電壓：12-36V；  電流損耗：20-200mA；顯示方式：LCD顯示濃度，led燈加報警器；工作濕度：0-90%（無凝固；工作溫度：-10°C-40°C；防護等級：IP65；殼體材質：鑄鋁；傳感器材質：不銹鋼；電器接口：m20*1.5內螺紋；重量：≤2.3kg
智能型固定式乙烯檢測儀	型號：GRI-9106-E-C2H4 參數：檢測原理：電化學；響應時間：T90≤25s；準確度：±3%fs；重復性：2%；檢測量程：0-200ppm；   分辨率：1ppm；使用壽命：空氣中6年；輸出信號：三線制4-20mA、RS485通信；工作電壓：10-30V；功耗：＜2W；顯示方式：LCD顯示濃度，led燈加報警器；工作濕度：10-95%（無凝固）； 工作溫度：-40°C-70°C；防護等級：IP66；殼體材質：鑄鋁；傳感器材質：不銹鋼；電器接口：m20*1.5內螺紋；重量：1.2kg
活動法蘭管道式溫濕度檢測儀	型號：IAQ-2-TH-F-04 參數：工作電壓：12-24v；工作電流：500mA；工作溫度：-40℃-80℃；探頭工作溫度：-40℃-85℃；精度：±3.0%RH（25℃，5-95%RH），±0.4℃；溫度分辨率：0.01℃；濕度分辨率：0.03%RH；濕度測量范圍：0-100%RH；溫度測量范圍：-40℃-123℃；響應時間：＜2s；輸出：rs485；顯示：液晶顯示
電子桌秤	型號：YTC-3 參數：鍵盤：按鍵式鍵盤；單位：kg；量程：3kg；精度：0.1g；電源電壓：交流220v，直流6v/4Ah蓄電池；環境溫度：0℃-40℃；儲運溫度：-25℃-55℃；想讀濕度：≤85%RH；預熱時間：零預熱；產品長寬高：320*292*143；凈重：2.6kg；毛重：3kg
智能現場氣體采集器	型號：FT-GAS-COL 參數：采用Cortex-M3低功耗微控制器作為采集器核心處理器，具有RJ45以太網、WiFi、RS485等多種網絡(luò )通信方式，預留4-20mA模擬量接口，具有RS232調試接口，支持RS485通信接口的氣體檢測儀的接入

4. 軟件資源
（1）智能網關-服務器軟件：

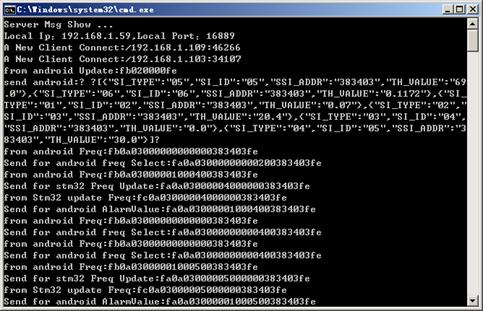

主要是后臺智能監測氣體可執行軟件，它可采用JAVA程序設計及TCP/IP通訊協議，運行狀態如圖所示。

網關服務器軟件界面
（2） Android平板/手機界面如下：

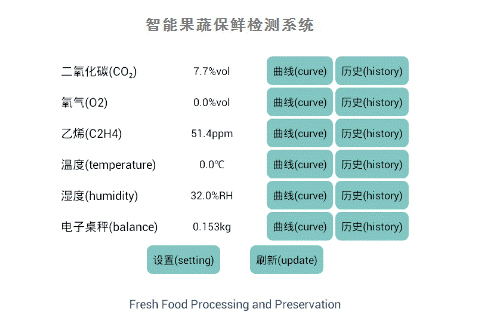

采集數據顯示界面：

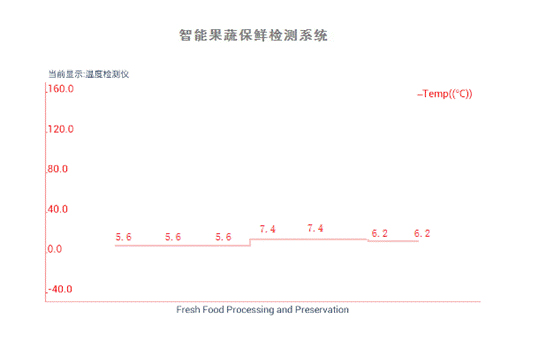

溫度曲線界面：


歷史數據顯示界面：

5. 系統功能
智能果蔬保鮮檢測主要是將果蔬保鮮現場的化學氣體濃度、如二氧化碳、氧氣、乙烯等進行檢測，同時檢測溫濕度和果蔬重量。將檢測的數據通過一些科學算法得出保鮮的程度和結果，達到較好的果蔬保鮮效果。主要功能為：

? 智能果蔬保鮮傳感器采集器：
（1）采用Cortex-M3低功耗微控制器作為采集器核心處理器，具有RJ45以太網、WiFi、RS485等多種網絡(luò )通信方式，預留4-20mA模擬量接口，具有RS232調試接口，支持RS485通信接口的氣體檢測儀的接入。
（2）采集器通過RS485總線與二氧化碳、氧氣、乙烯等氣體檢測儀、溫濕度檢測儀、電子桌秤等設備進行通信，獲取檢測儀的采樣信息；
（3）根據預設的頻率將各個檢測儀的采樣數據通過網絡(luò )傳輸到智能網關的數據庫中進行保存；
（4）采集器可接收智能網關的控制命令，及時調整采樣頻率。

? 智能網關：
（1）服務器由校方提供，乙方提供服務器上運行的智能監測氣體可執行軟件，內嵌數據庫；
（2）接收現場氣體采集器上傳的信息，并保存在網關服務器的數據庫中；
（3）接收手機客戶端的查詢、閾值設置、采樣頻率調整命令；
（4）根據客戶端的訪問信息，索引數據庫，及時向手機客戶端傳輸指定檢測儀的采樣信息；
（5）根據客戶端的設置命令，及時調整檢測儀的報警閾值、采樣頻率等。

? Android氣體檢測上位機應用軟件
（1）實時顯示傳感器的數據，可以數字和曲線形式呈現；
（2）可設置指定傳感器的報警閾值；
（3）達到報警閾值時，軟件可報警，有提醒功能；
（4）具有歷史數據查看和數據導出功能。
