H12-鴻蒙智能網聯實驗箱

1.設備介紹

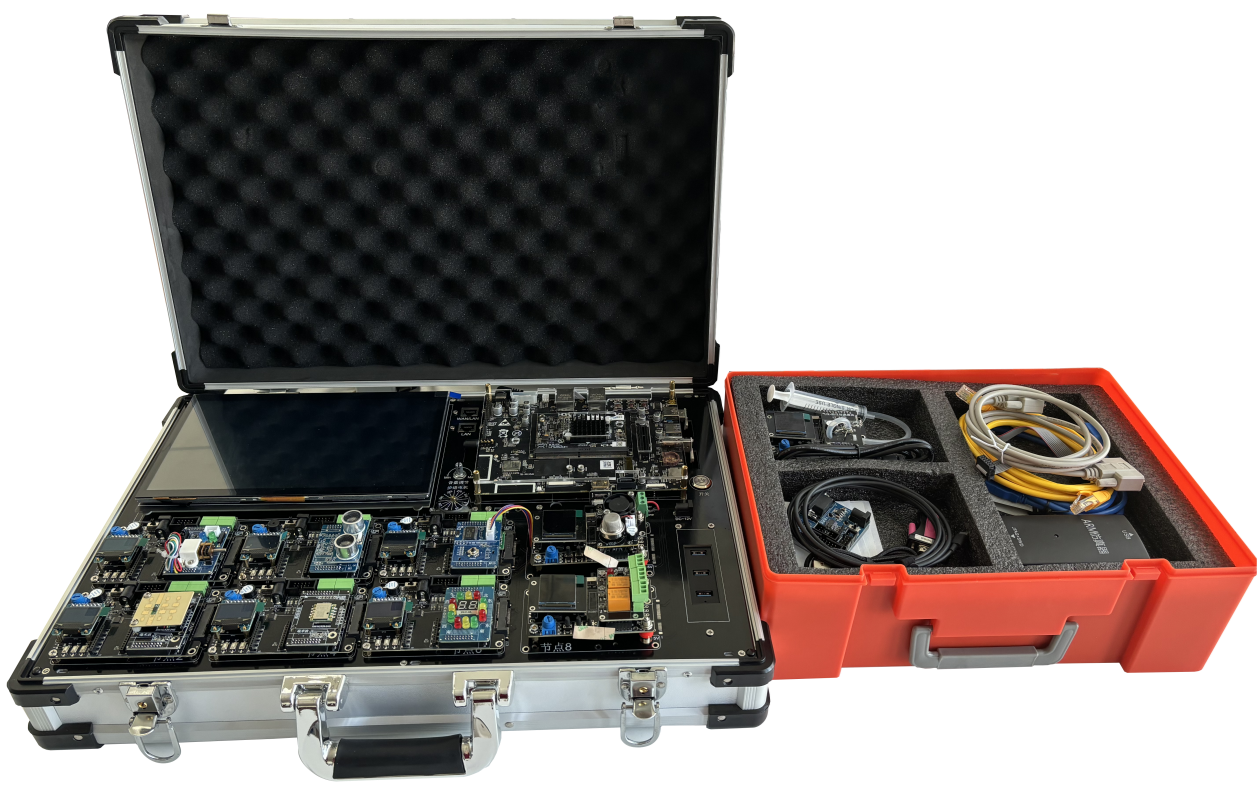

    產品聚焦鴻蒙南向設備開發與北向應用開發的全體系架構，包含網聯車載環境感知技術、衛星定位技術、4G/5G無線通信技術、CAN總線通信技術、人機交互技術、信息交互技術等，采用十余種體驗型車載傳感器、鴻蒙設備開發模塊、開源鴻蒙中控網關，通過網絡(luò )通信，實現毫米波雷達測距、超聲波測距、陀螺儀姿態檢測、車載設備控制、RFID刷卡解鎖、車輛行駛方式控制、衛星定位、車載網關可視化人機交互、4G車載數據上云等功能。提供詳細的實驗案例，幫助學生掌握鴻蒙設備開發、應用開發、以及傳感器應用、嵌入式接口開發、CAN總線通信等方法。產品外觀如圖所示。

2. 產品特點

鴻蒙體系全面。覆蓋LiteOS內核、OpenHarmony南向設備開發、應用開發，以及基于OpenHarmony開源操作系統北向應用開發。
行業特色突出。鮮明的智能網聯汽車技術特色，包含體驗型車載傳感器、CAN總線組網、中控車機系統、信息交互軟件。
網絡(luò )通信多樣。集成CAN總線技術、以太網通信技術、WiFi通信技術、4G LTE/5G移動通信技術、GPS/BEIDOU定位技術。
模塊靈活可擴展。支持32位Cortex-M3處理器和Hi3861處理器兩種硬件平臺，可以替換插入不同的傳感器模塊，板載顯示屏，實時顯示當前信息。Cortex-M3硬件平臺預留無線通信模塊接口，支持HI3861 WiFi等模塊的應用擴展，支持通信模塊固件與處理器固件切換燒錄；預留RS485、CAN端子排，能夠與外部通信設備交互；
車載信息上云。集成4G LTE移動通信模塊，可通過上位機配置接入自研云服務平臺，支持TCP、MQTT等通信協議。支持5G通信擴展應用。

智能網聯實驗箱尺寸：525mm×340mm。
工作電壓：DC12V±5%；工作電流：2A。
箱體內部采用整塊底板作為支撐和CAN總線走線，功能模塊通過接插件與底板連接。
箱體內置路由模塊，底板具有以太網接口，支持外部設備通過網絡(luò )通信方式訪問實驗箱功能模塊。
實驗箱包含環境監測模塊、光線聯動模塊、胎壓監測模塊等輕量型OpenHarmony終端設備開發模塊和OpenHarmony4.0開源操作系統標準型開發板兩種不同的鴻蒙系統。
設備開發模塊側重于C語言調用OpenHarmony 接口實現南向設備驅動。

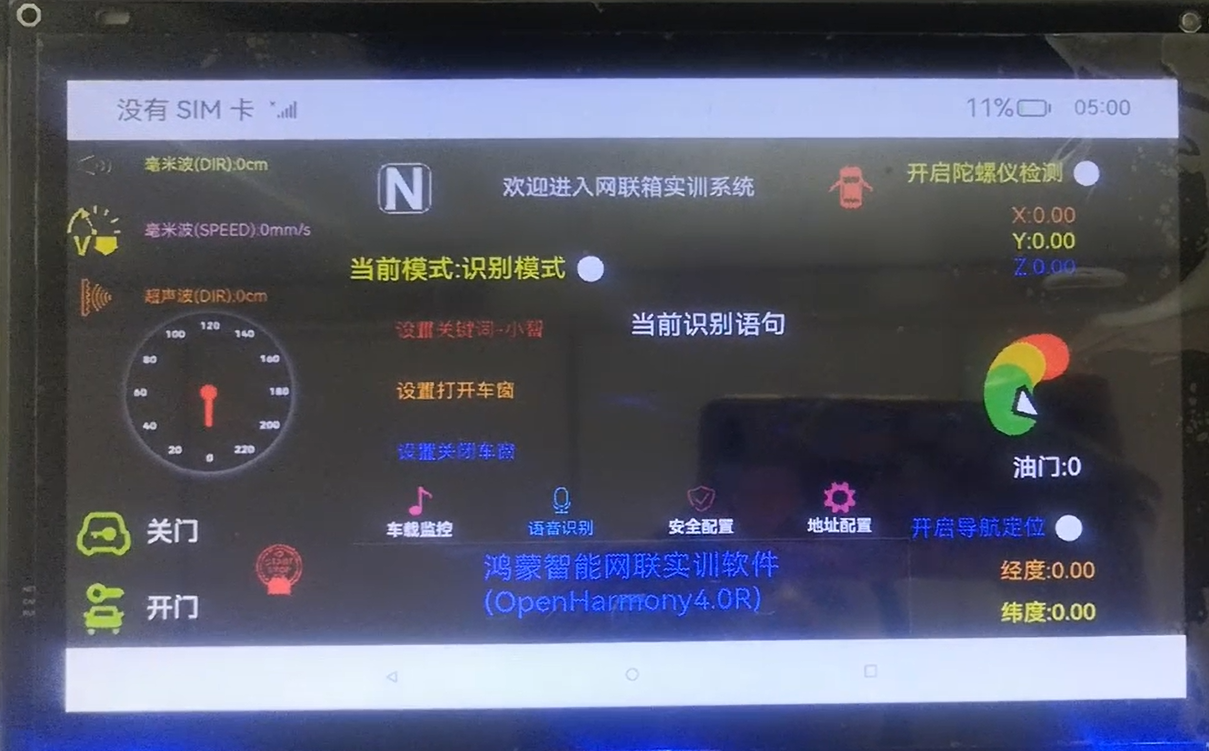

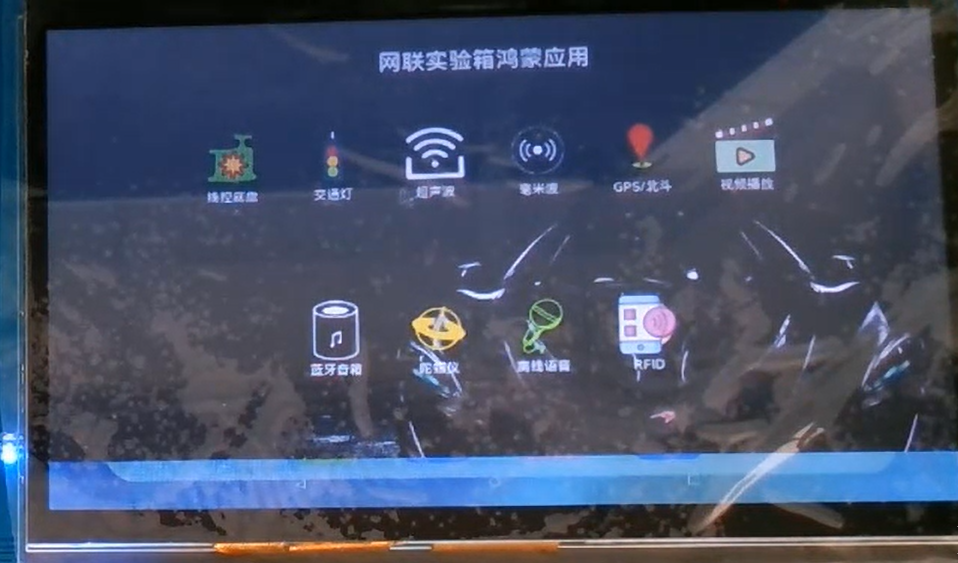

OpenHarmony側重于DEVECO下北向應用程序開發。
車載環境感知模塊采用模塊化設計，支持插裝連接0.9寸以上OLED屏，支持插裝無線通信模塊，如zigbee、WiFi等；支持插裝傳感器子板；采用mini pci-e接口與底板連接，方便拆換；模塊具有獨立的供電系統，可從底板取電或獨立供電。
實驗箱提供配套完善的教學課程資源。
